AC/DC Mixer



Full tracks of Analog-Monster project on YouTube channel Sushonyo Synth Project
Full tracks of Analog-Monster project on SoundCloud channel Analogmonster



Einleitung:

Dieses Modul ist zwar ein universelles, aber unverzichtbares Hilfsmodul fuer jedes Modularsystem. Man kann damit Gleich- und Wechselspannungen mischen, was es zu einem universellen Mixer gleichermassen fuer Steuerspannungen und Audiosignale macht.

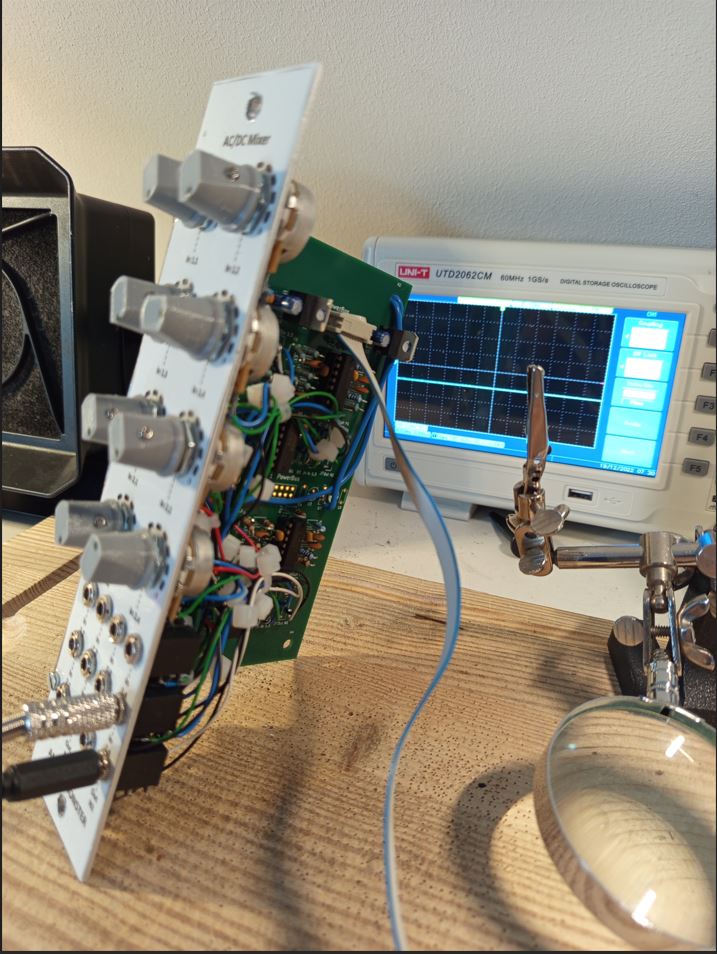

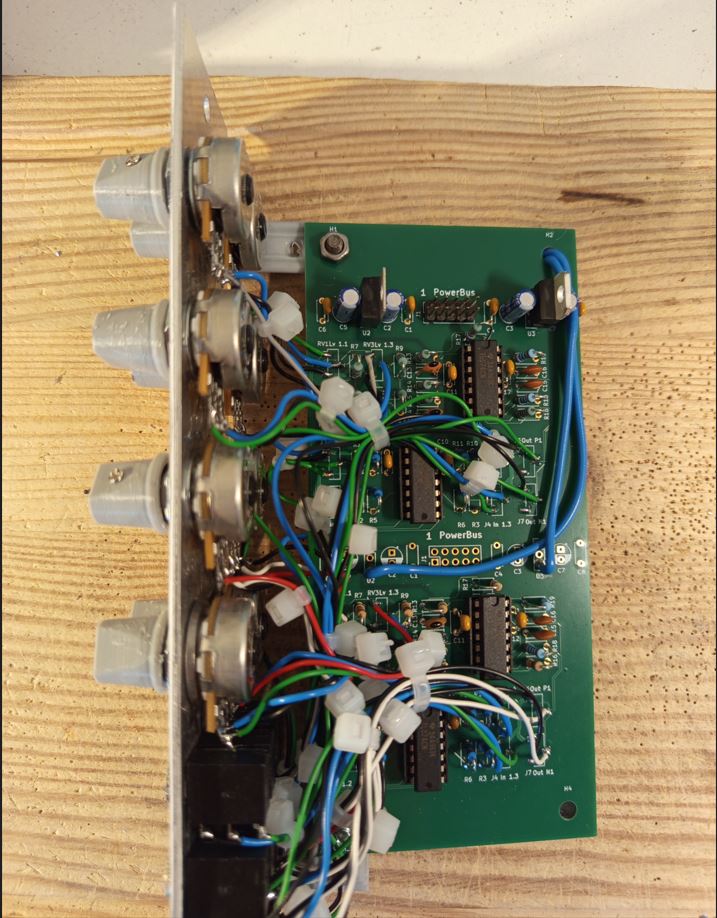

Um die Frontplatte maximal auszureizen, habe ich das Modul auf einer Platine zweimal aufgebaut. Damit stehen dem Anwender zwei kaskadierbare Vierkanal - Mono - Mixer zur Verfuegung.


Der AC/DC Mixer:

Da ich festgestellt habe, dass ich Kabelsalat vor den Reglern verabscheue, habe ich Regler und Buchsen voneinander getrennt. Die oberen vier Potis sind der Eingangsreihe "In 1.1" bis "In 1.4" zugeordnet, die unteren der Eingangsreihe "In 2.1" bis "In 2.4". Die entstandene Mixtur wird jeweils 1:1 und invertiert an den Ausgangsbuchsen "Out P1" (1:1), "Out N1" (invertiert) und entsprechend fuer den zweiten Mixer an "Out P2" und "Out N2" ausgegeben.
Fuehrt man einen Ausgang eines Mixers an einen Eingang des anderen Mixers, werden die Stufen kaskadiert.

Schematics:

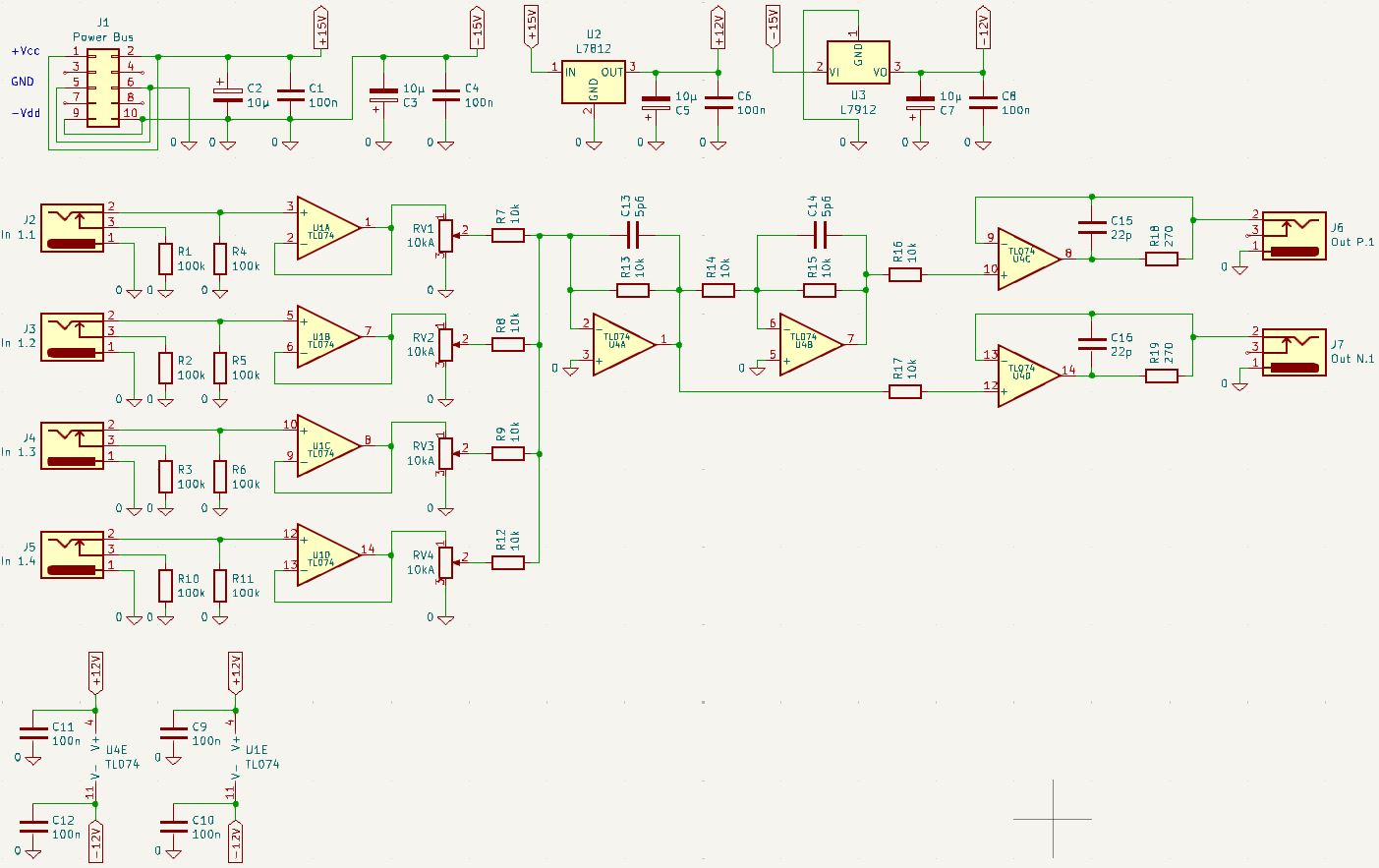

Das Schema zeigt exemplarisch einen der Mixer.

Vom Power-Bus des Cabinets werden +/-12V Versorgungsspannung abgeleitet (J1, C2, C1, C3, C4, U2, C5, C6, U3, C7, C8).

Die Signale der Eingangsbuchsen (J2 - J5) werden von Spannungsfolgern (U1A - U1D) ausgekoppelt. Sowohl die Signal- als auch die Vorbelegungskontakte der Eingangsbuchsen sind jeweils mit 100k auf Masse gezogen, um auch bei Nichtbenutzung eines Eingangs eine definierte Ausgangslage zu haben (R1, R4, R2, R5, R3, R6, R10, R11).

Die so entkoppelten Eingangssignale werden mit den Potis RV1 - RV4 und der Mischstufe (R7, R8, R9, R12, U4A, R13, C13) invertiert gemischt. Dabei bilden U4A, R13 und C13 einen aktiven Tiefpass 1. Ordnung mit fc = 2,8 Mhz zur Schwingungsunterdrueckung.

Die so invertierte Mixtur wird mit einem weiteren als aktiver Tiefpass geschalteten Ausgangspuffer (R17, U4D, C16, R19) ausgegeben (J7).

Parallel dazu wird die invertierte Mixtur mit einem weiteren als aktiver Tiefpass geschalteten Inverter (R14, C14, R15, U4B) und einem als aktiver Tiefpass geschalteten Ausgangspuffer (R16, U4C, C15, R18) ein weiteres Mal invertiert und damit als 1:1 - Ergebnis ausgegeben (J6).


AC/DC Mixer Modul

  • Board-Abmessungen: 70 x 150 mm
  • Ich habe die Platine als KiCad Projekt entwickelt. Ich habe den KiCAD - Schaltplaneditor und den Platineneditor verwendet, um eine konsistente Platinenentwicklung zu ermoeglichen.
  • Das 6-Layer - Board wurde von der Hongkong - Firma JLCPCB produziert.

Angebot: Platine des AC/DC Mixers fuer Euro 25,00
