Einleitung:
Das ist das erste Mal in meinem Leben, dass ich die Chance erhielt, Hand an ein Stück vom Heiligen Gral zu legen: An einen defekten Moog Modular 904B Hochpassfilter. Ich hatte vor Urzeiten bereits die diesbezügliche Schaltung im Norlin Servicemanual analysiert und genauestens für den Bau meines Clones vom 904B, dem T904B, unter die Lupe genommen, aber es ist schon etwas anderes, wenn man tatsächlich ein Original auf dem Operationstisch liegen hat!
Das Modul und das dazugehörige Modularsystem gehören übrigens dem englischen Musikproduzenten Andy Gray-Ling, der mich mal wegen zusätzlicher Module für sein System und wegen technischer Fragen kontaktiert hatte.
Der 904B

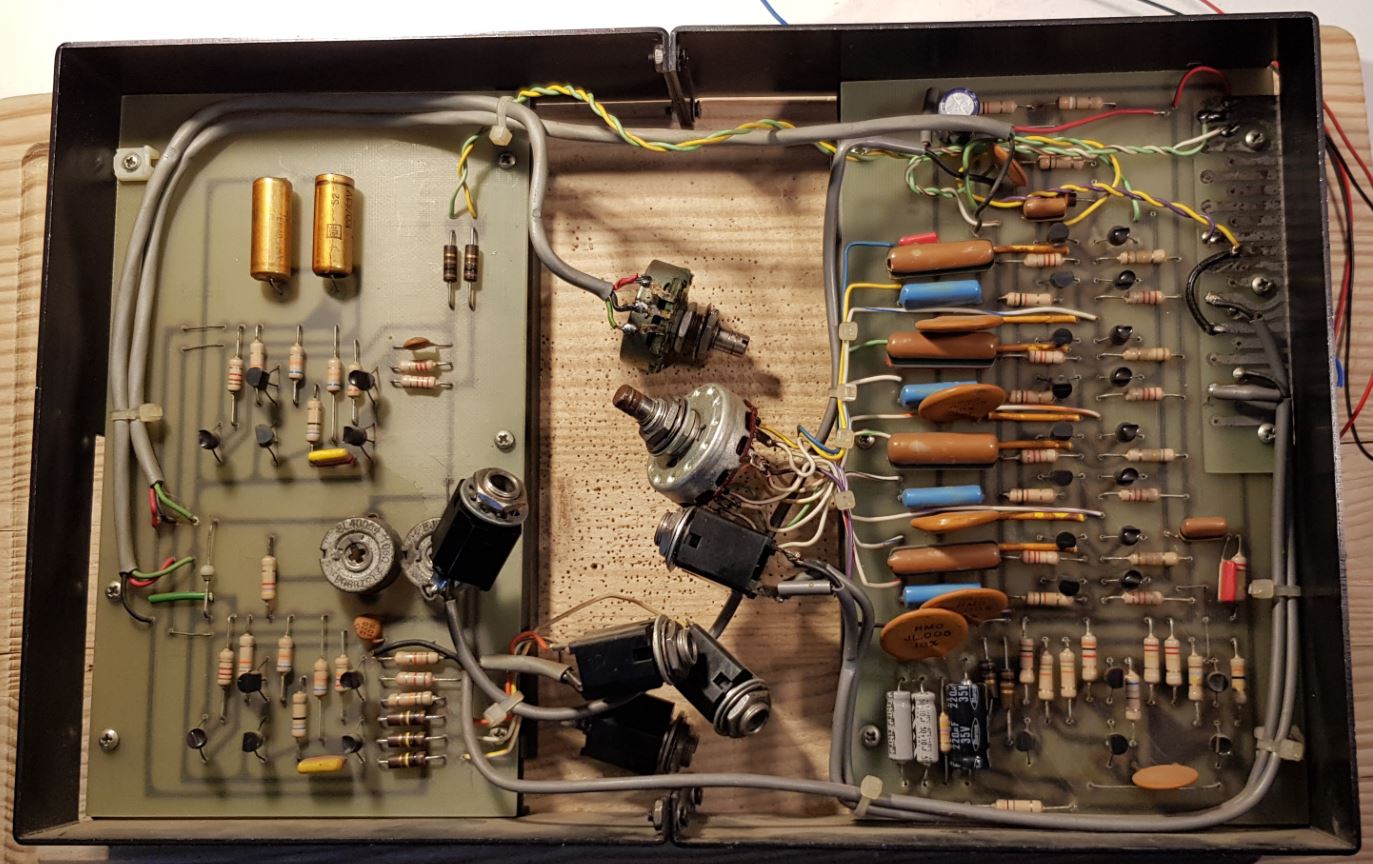

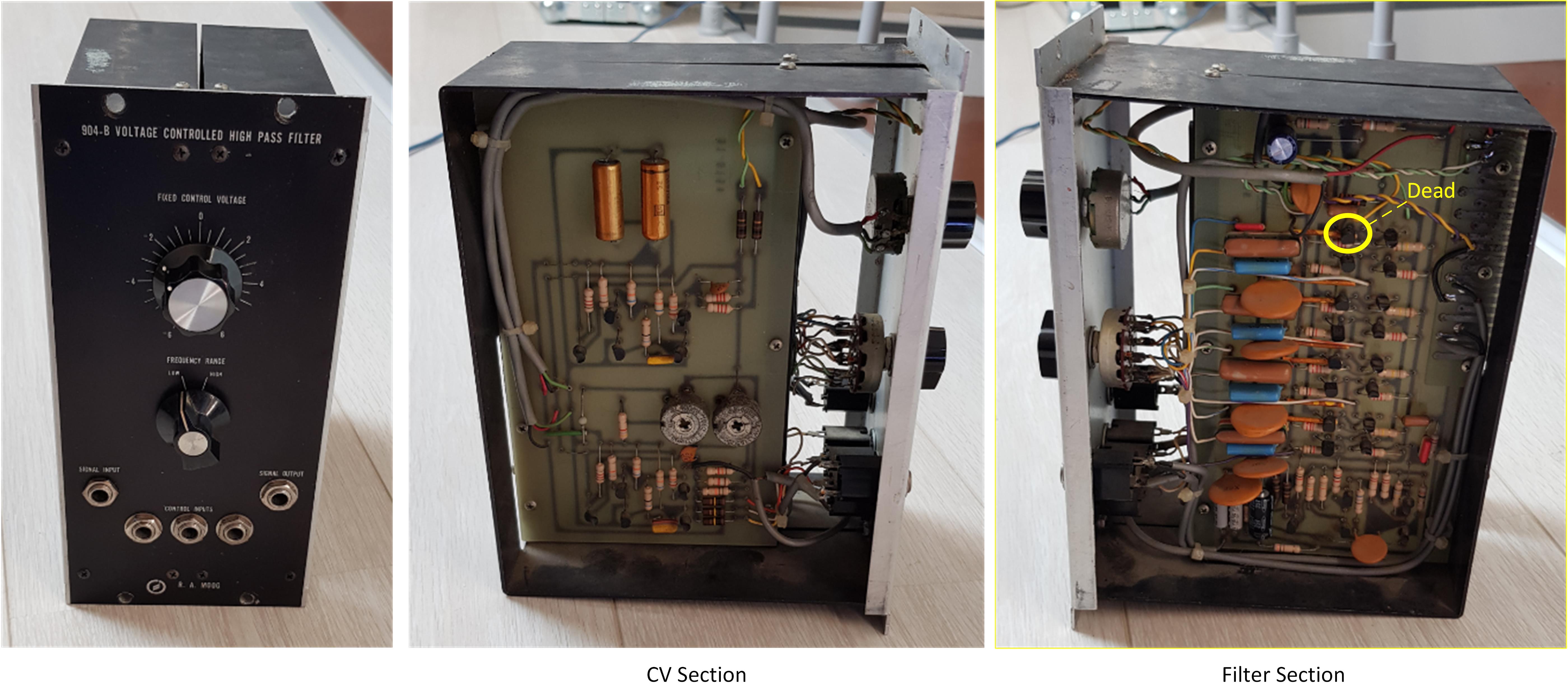

Als das Modul ankam, habe ich es erstmal getestet. Es kam lediglich starkes Rauschen und Prasseln aus dem Ausgang, und das Eingangssignal wurde anscheinend gar nicht verarbeitet. Die Ursache war dann schnell gefunden, nämlich ein toter PNP Transistor (2N4058), ein Teil des Input Buffers des ersten Filterpols (siehe oben). Aber um den zu tauschen, musste ich das Modul total auseinandernehmen, was in diesem Fall hieß, die beiden Platinenhalterungen auseinander zu spreizen. Kam mir irgendwie wie die Hinrichtungsmethode "Blutaar" (Blutadler) der Wikinger vor, ein Sakrileg bei diesem alten Veteran, aber ging nicht anders.

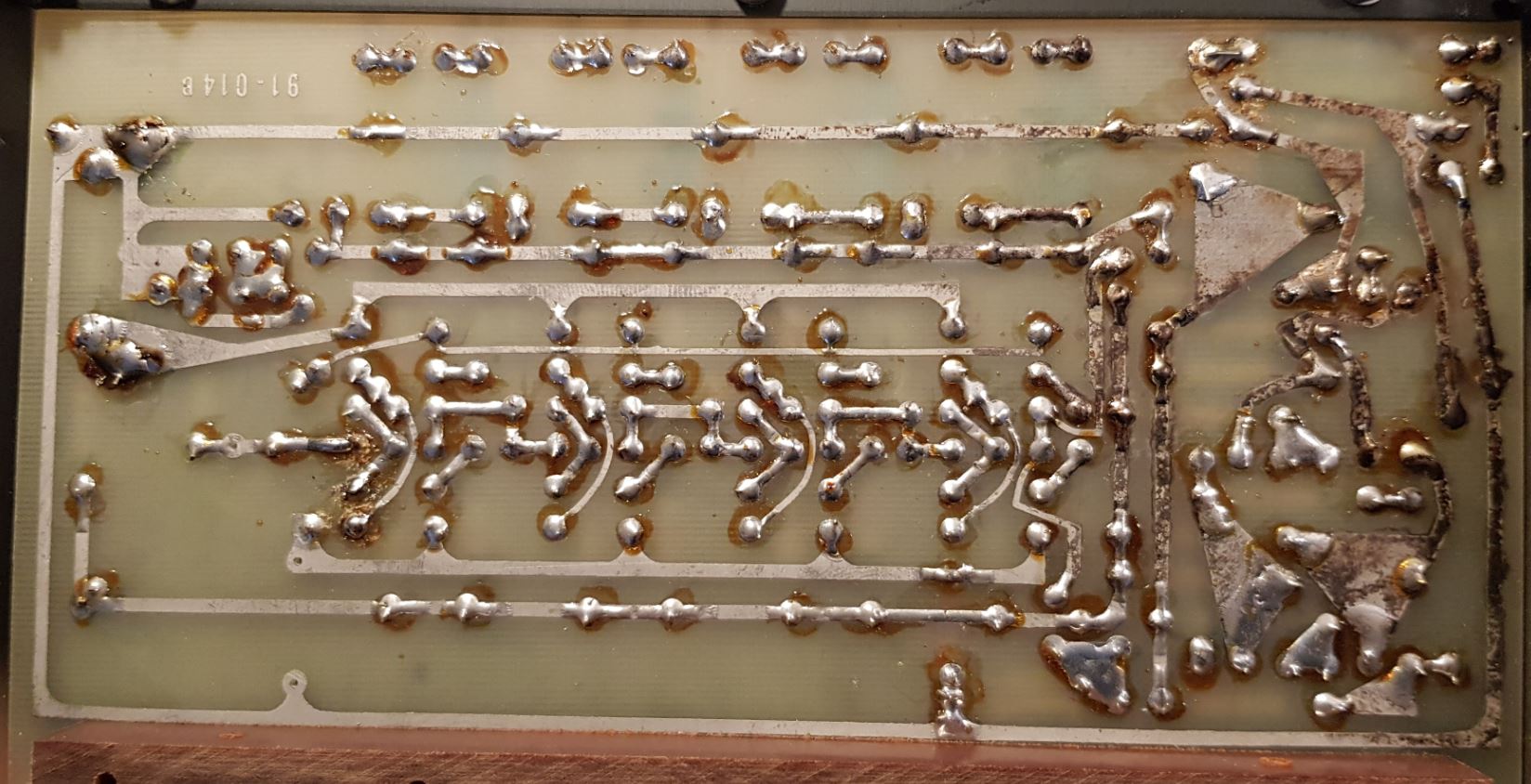

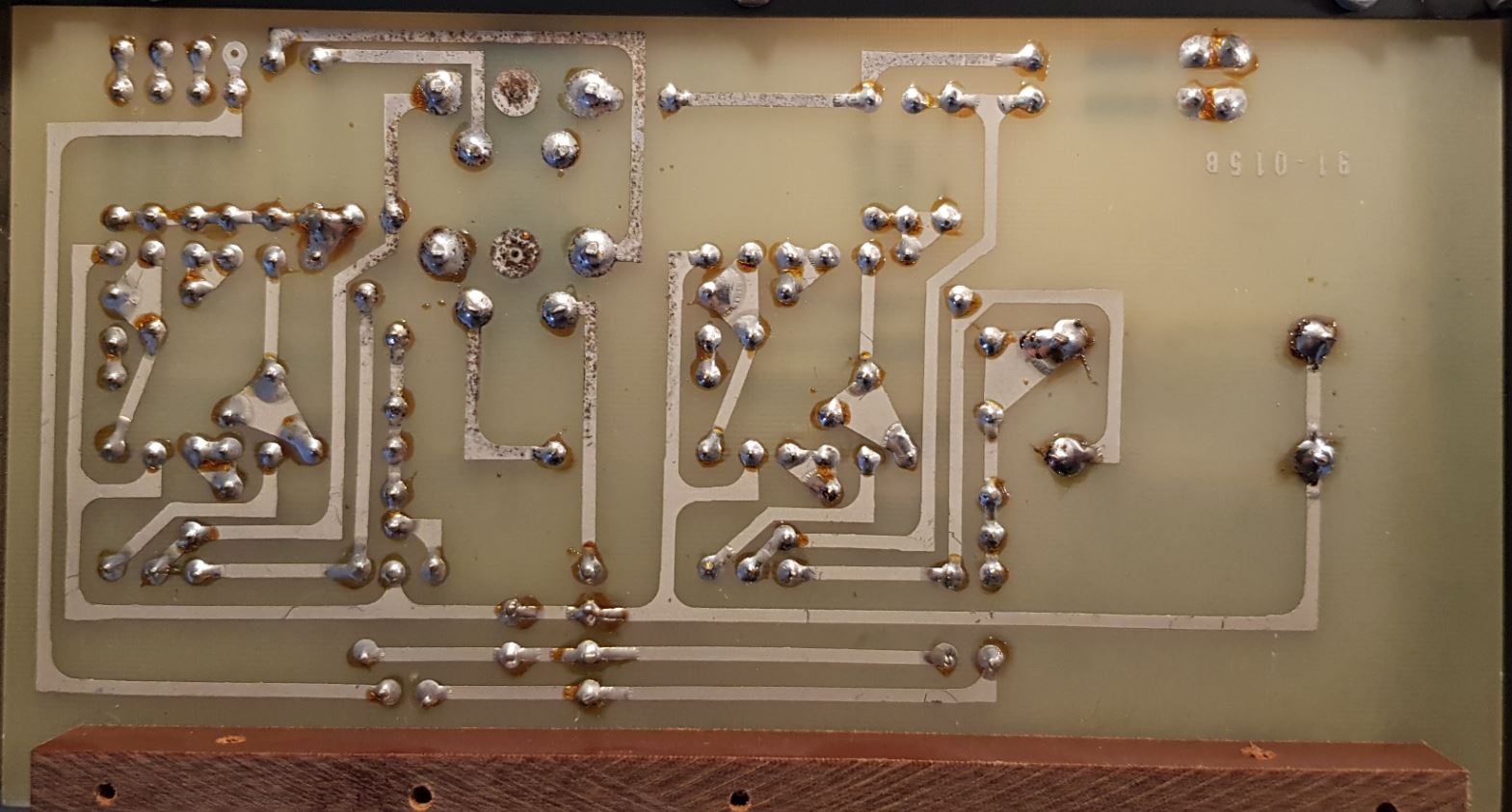

Bei näherer Betrachtung der Layouts sah ich dann, dass die keiner mir bekannen Schaltungsvariante des 904B entsprechen. Also eine weitere gefunden. Die Platinen und Bauteile sind ziemlich korrodiert, aber nachdem ich den 2N4058 ausgetauscht hatte, schnurrte das Modul wieder wie ein Kätzchen, und das nach all den Jahrzehnten!

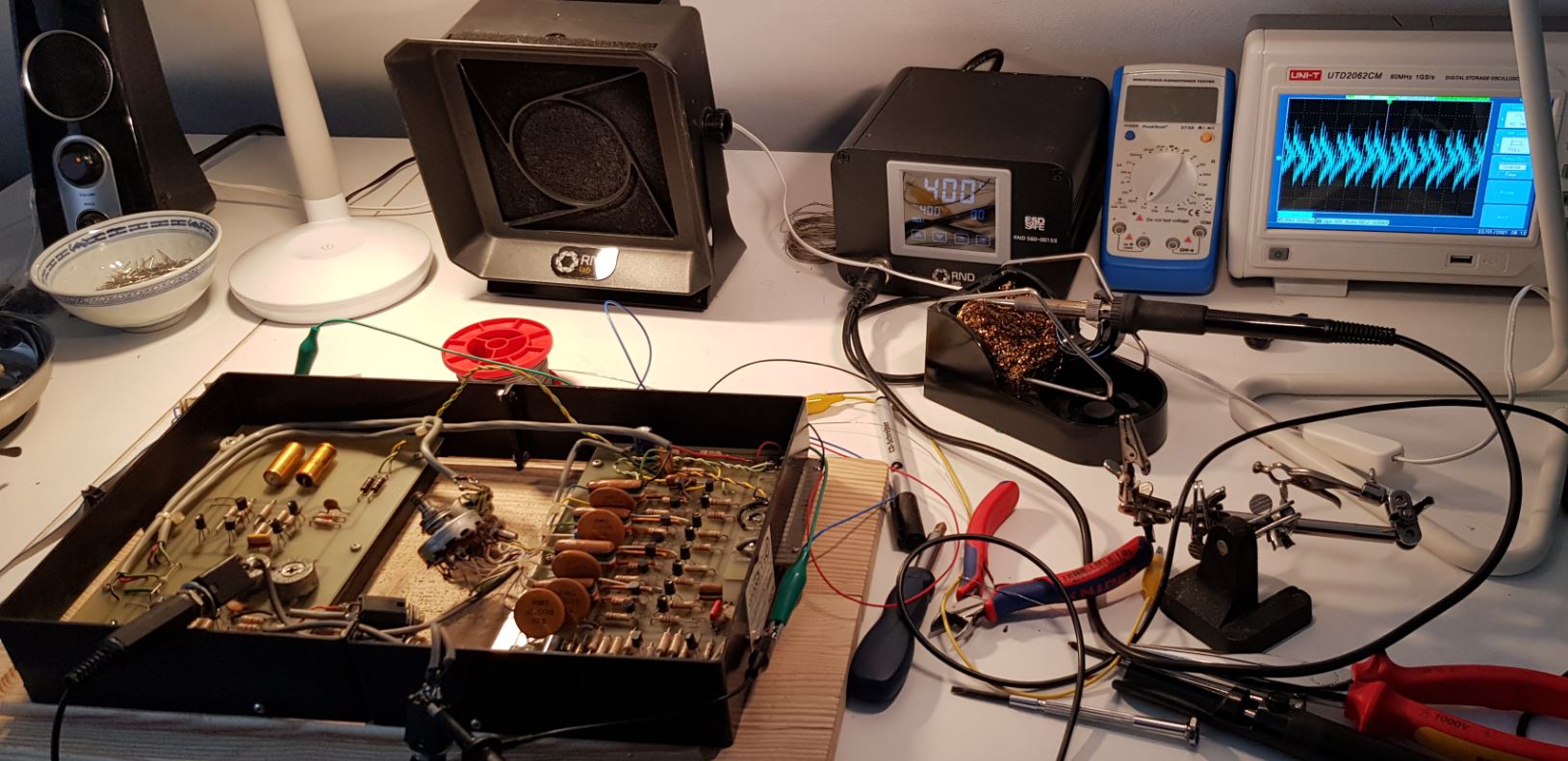

Das nächste Bild zeigt ein starkes Störgeräusch auf dem Ausgangssignal, nachdem ich den defekten Transistor ausgetauscht hatte. Der Grund scheint eine Art Brummschleife / Ground Loop zu sein, welches immer dann auftritt, wenn die Frontplatte entfernt wird. Die Stör-Überlagrung verschwindet, wenn man das Fronpanel wieder anbringt.
Es scheint so, dass die Fronplatte ein wichtiger / elementarer Bestandteil der Masseführung zu sein scheint. Wenn meine Vermutung stimmen sollte, wäre das allerdings eine schlechte Ingenieursleistung der Firma Moog, nämlich die Masseführung in Abhängigkeit zur Frontplatte zu gestalten. Macht das Messen schwierig!

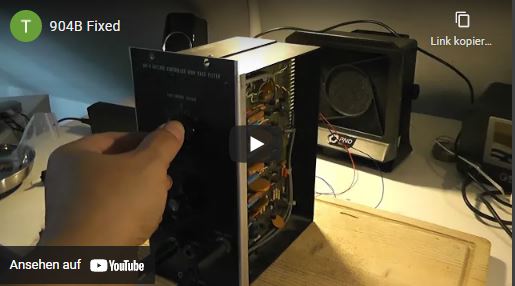

Egal, zusammengebaut läuft das Modul wieder wunderbar! Siehe
Bei Fragen oder Anmerkungen: Mail an
Carsten Tönsmann
