TCP4A Power Terminal Modul



Full tracks of Analog-Monster project on YouTube channel Sushonyo Synth Project
Full tracks of Analog-Monster project on SoundCloud channel Analogmonster


Einleitung:
Probleme mit dem Formant-Netzteil brachten mich dazu, ein weiteres Power Terminal für die Versorgung externer Systeme bereitzustellen. Außerdem fehlte mir noch eine Anzeige für die Power-Rails.


Das TCP4A:

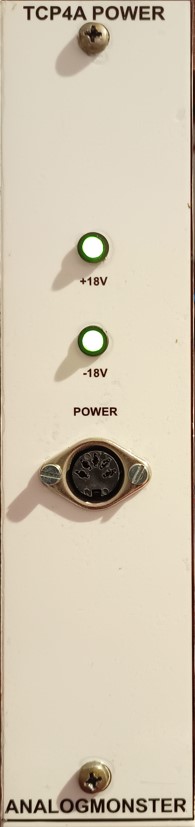

Hier werden lediglich die Anzeige-LEDs für die Power-Rails nach außen geführt und eine DIN-Buchse mit den benötigten Spannungen bereitgestellt. Alles ist direkt mit der Netzteilplatine verbunden.


TCP4A Schema:
