Einleitung:
Dieses Modul ist das fuenfte Kapitel meiner Oberheim-SEM-Clone-2-SMD - Aktivitaeten, die VCF-Subfunktion, wieder als Stand-Alone - Modul herausgefuehrt. Wieder galt es herauszufinden, ob sich der VCF klonen laesst, und ob er sich in SMT klonen laesst.
Der TSEM VCF:
Ja, auch diese Machbarkeitsstudie kann man wohl als Erfolg werten. Ich habe allerdings die folgenden SMD - Komponenten verwendet / verwenden muessen:
- OTA CA3086 ist LM13700
- Alle OpAmps sind TL072
- N-Channel FET sind MMBF4391
- Alle NPNs sind BC847C
- Alle PNPs sind BC857C
Das Original:
Es handelt sich hierbei um ein State-Variable-Filter. Es werden Highpass-, Bandpass und Lowpass-Filterfunktionen gleichzeitig erzeugt. Dem originalen SEM folgend verarbeitet die Schaltung meines Clones drei Signaleingangsgruppen a zwei Eingangssignale (siehe Schaltung), wo die Eingangssignale jeweils ineinander ueberblendet werden koennen (in dieser Stand-alone - Ausfuehrung habe ich davon allerdings lediglich eine Signaleingangsgruppe in Benutzung ("PULSE IN" <=> "RAMP IN")).
Jede Filterstufe ist mit einer Standard - OTA-Zelle realisiert.
Interessanterweise arbeitet die Resonanzfunktion in dieser Schaltung invertiert, also als Daempfer. Will heissen, dass ohne Resonanz-Stufe die Resonanz maximal ist und mit dem Resonanz-Regler die Resonanz heruntergeregelt wird, nicht hinauf.
Zusaetzlich verarbeitet das Modul drei auswaehlbare Modulationsquellen fuer die Spannungssteuerung.
Anmerkung: Die im Original angebotene "NOTCH" - Filterfunktion wird nicht im VCF, sondern im nachgelagerten VCA durch Addition von Highpass - und Lowpass - Ausgaengen des Filters vorgenommen. Es kann dann wie im Original ersichtlich stufenlos zwischen Lowpass, Notch und Highpass gemorpht werden.
Die Resonanzregelung ist manuell und NICHT spannungssteuerbar.

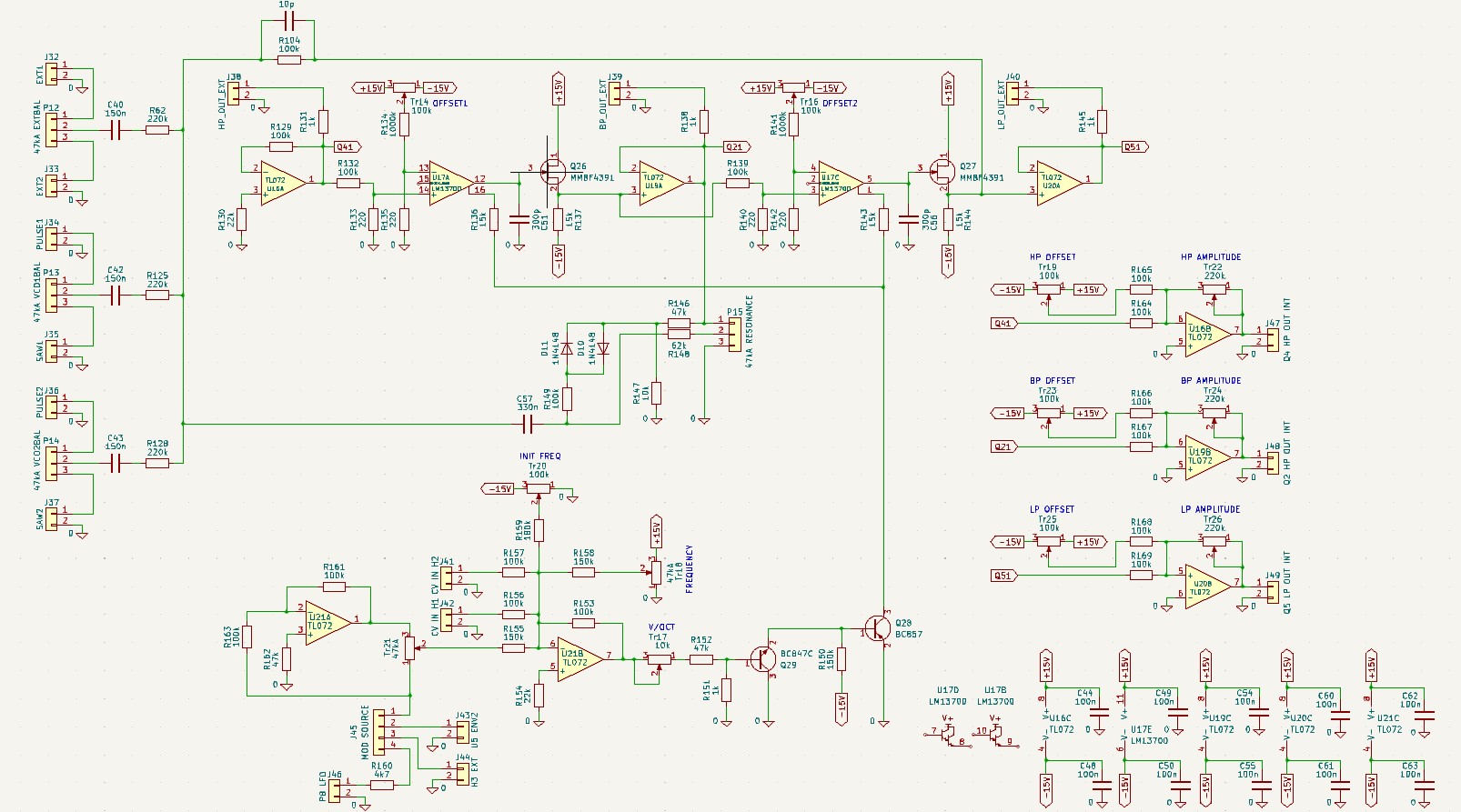

Schematics:
Die im Netz hinlaenglich dokumentierten originalen Schaltungsanteile lassen sich einfach wiedererkennen. Ich habe allerdings folgende Erweiterungsmoeglichkeiten vorgesehen:
- Regelbare Nullsymmetrie der Filterausgaenge LP, BP und HP fuer interne Verarbeitung (wie in einem gesamtheitlichen SEM Clone)
- Regelbare Ausgangsamplitude der Filterausgaenge LP, BP und HP (wie in einem gesamtheitlichen SEM Clone)
Fazit:
Der VCF laesst sich in SMD problemlos klonen. Er kann mittels Resonance zwischen sanftmuetigem und bissigen Verhalten geregelt werden.

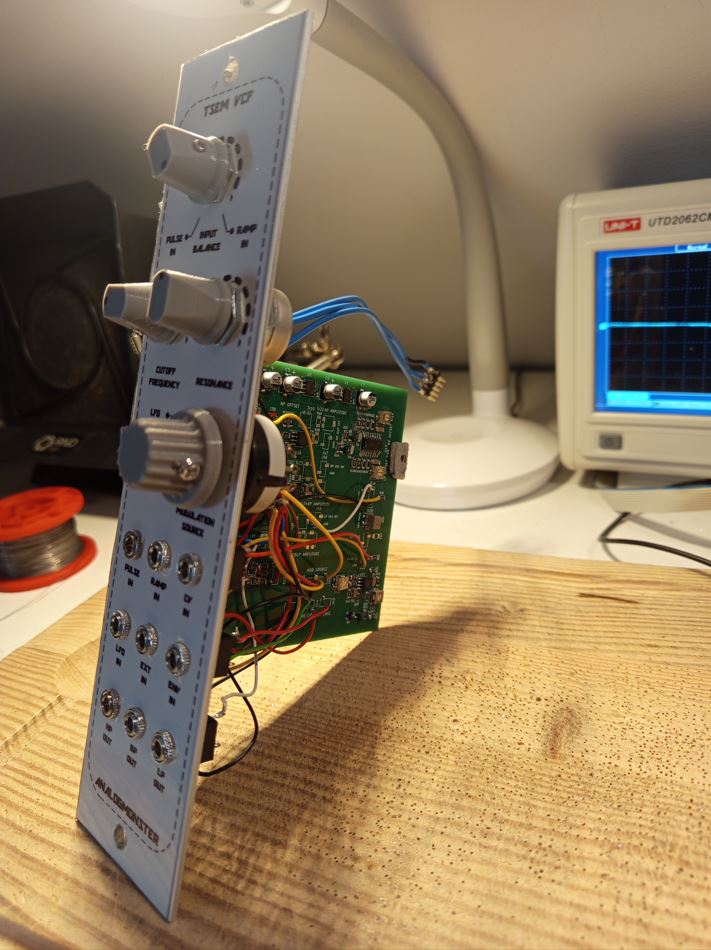

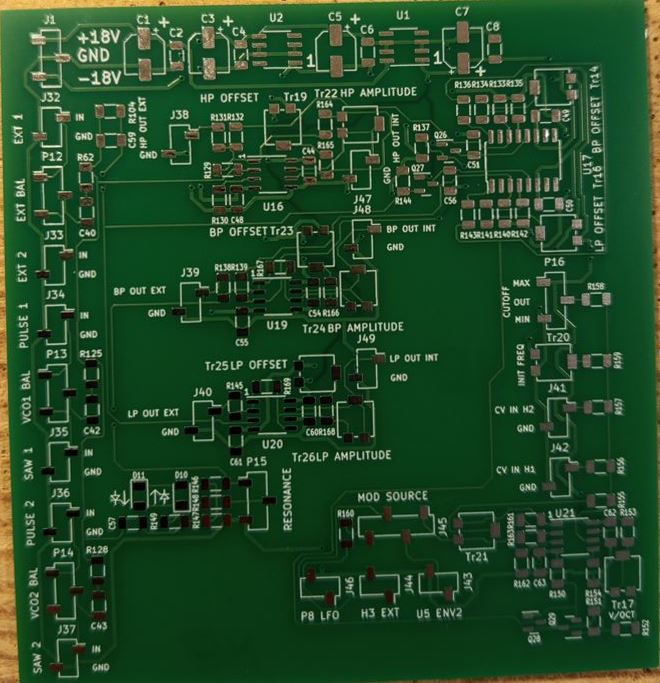

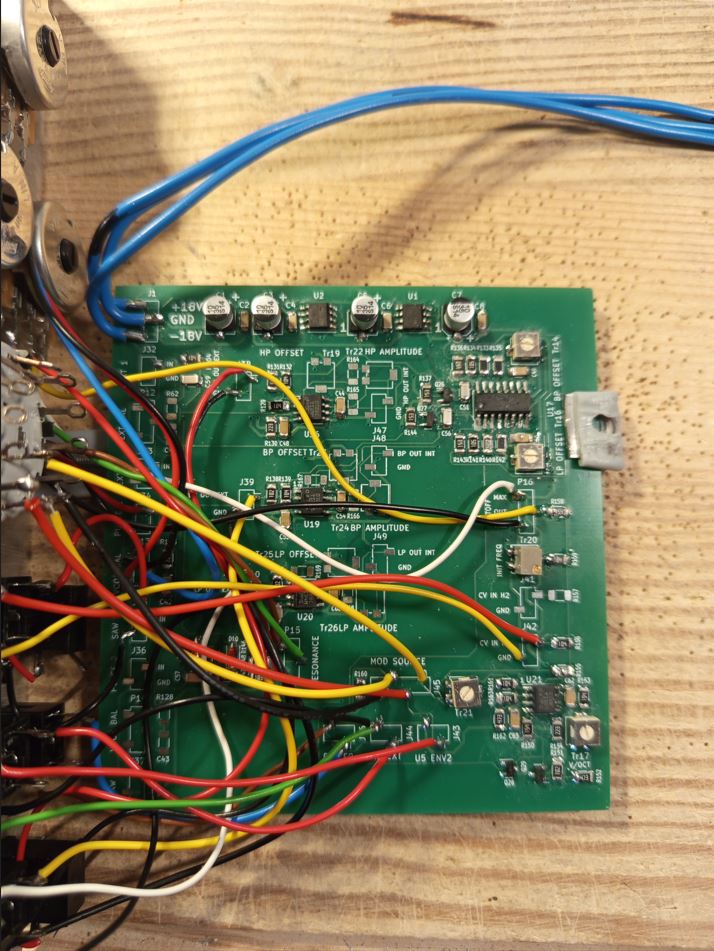

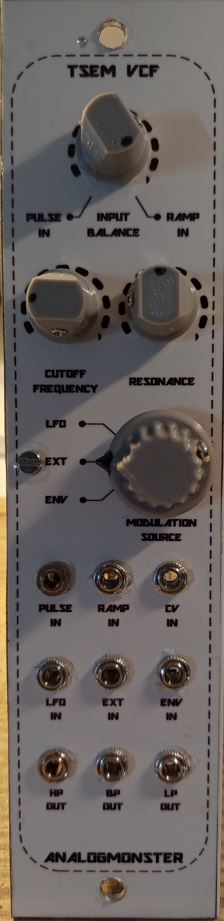

TSEM VCF Hardware
|
|
|
|
YouTube

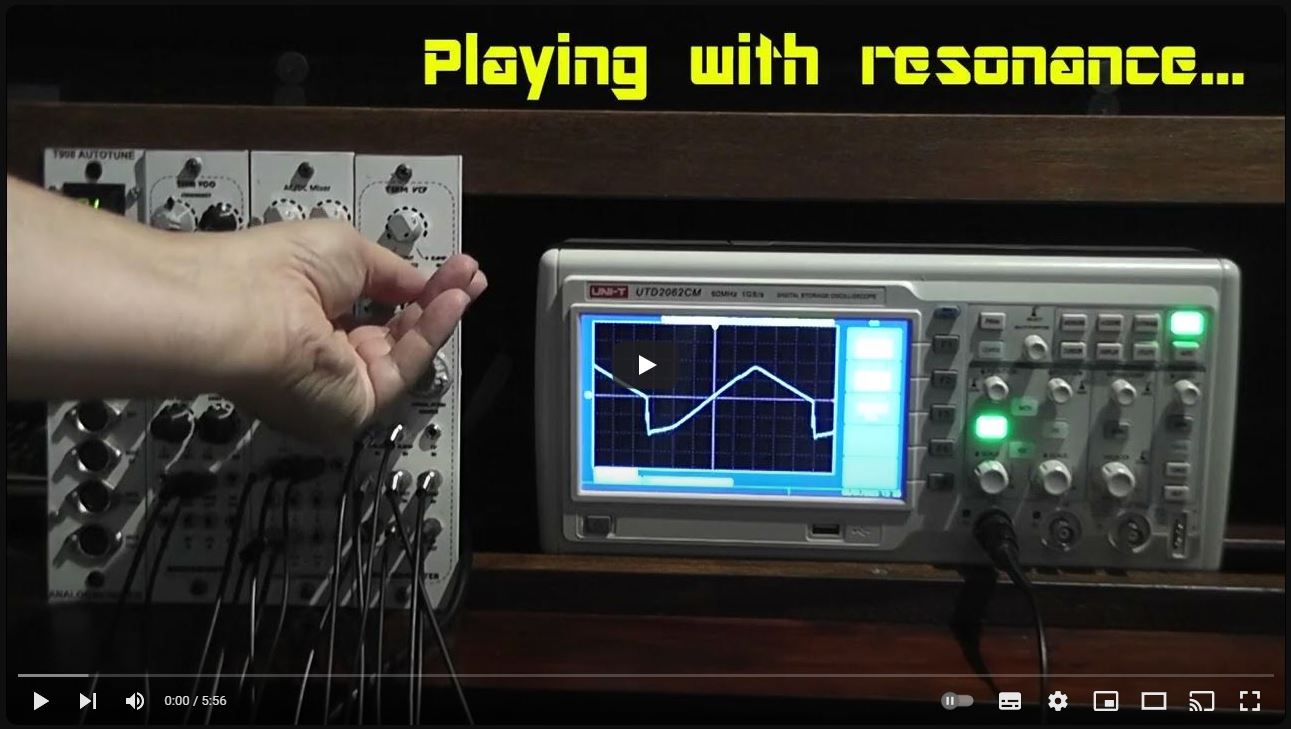

TSEM VCF Demo
