Einleitung:
Bevor ich irgendwelche Sound erzeugenden oder Sound formende Funktionen bauen wollte, habe ich erstmal eine Ausgabeschnittstelle implementiert. Also was immer im TyCoon passieren wird, hat schon mal ein dediziertes Ausgabe-Interface in die Aussenwelt, wenn es dann irgendwann gebaut werden wird.
Das Referenz-Instrument fuer den TyCoon, der Synton Syrinx, bietet lediglich eine monophone VCA - Ausgabeleitung als Schnittstelle fuer alles nach draussen an. Aber weil der Sound des Syrinx dermassen reinhaut, habe ich entschieden, meinem TyCoon einen etwas komplexeren Stereo-Output-Panner zu spendieren, der alle Wuensche und Ansprueche an ein komplexes Output-Handling aller im TyCoon verbauten Sound-Quellen erfuellt.
Die Schaltung des TyCoon - Output-Panners habe ich mal für mein Moog System 55 Clone Projekt als Stereo-Ausgabemixer entwickelt, denn gerade in der modularen Welt braucht man etwas, mit dem man die verschiedenen Sound-Quellen abmischen und irgendwo im Stereo-Raum positionieren kann. Das war damals die Modulidee, aber warum nicht auch in einem Keyboard-Synthesizer wie dem TyCoon einsetzen?
Hier eine funktionale Uebersicht des Stereo-Panners:
- 4 Stereo Input-Kanaele
- 4 x 2 monophone Kanal-Mixer
- 2 Stereo Kopfhoerer-Ausgaenge mit Lautstaerkeregelung
- 2 Stereo Line-Ausgaenge mit Lautstaerkeregelung

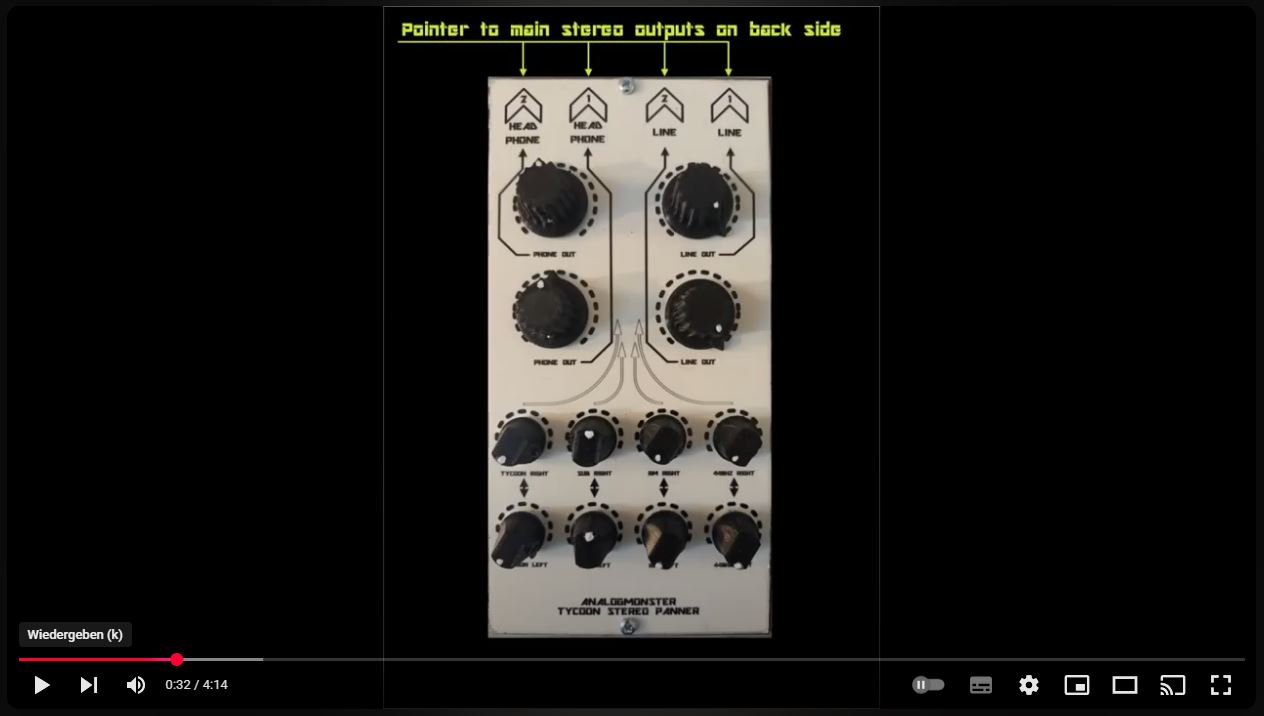

Human Interface (Top Down)
- Pfeile, die auf die an der Geraeterueckseite verbauten 6,3 mm Stereo-Ausgangsklinkenbuchsen zeigen
- Master Volume Regler fuer die Stereo Ausgabekanaele
- Eingangsregler fuer jeden Eingangskanal, aufgeteilt in rechts und links Regelung für die Stereo-Positionierung

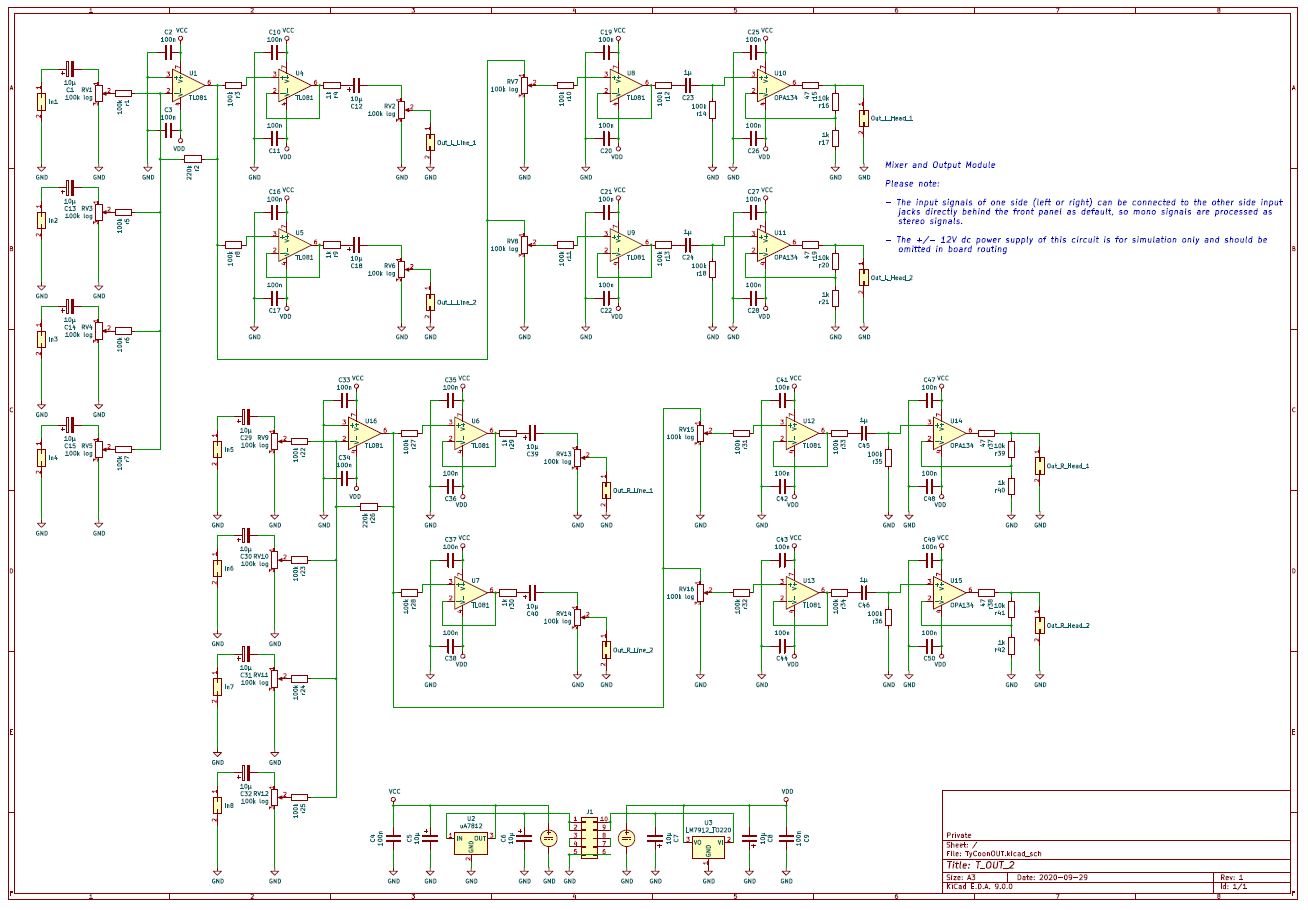

Zum Oeffnen anklicken
Es gibt 8 monophone wechselspannungsgekoppelte Eingangs-Kanaele IN 1 - IN 8 (C1, C13 - C15, C29 - C32). Sie werden mit entsprechenden Potis (RV1, RV3 - RV5, RV9 - RV12) geregelt.
Die Eingangskanal-Gruppe fuer die linke Stereo-Seite wird von U1 und r2 gemixt und um den Faktor 1:2,2 vorverstaerkt.
Das vorverstaerkte Ausgangssignal wird an den linken Line-Outputs Out_L_Line_1 und 2 ueber die Spannungsfolger U4 und 5, wieder wechselspannungsgekoppelt (C12, C18), sowie r4, r9 und die Stereo-Lautstaerkeregler RV2 / RV6 fuer LINE OUT 1 und 2 (linke Seite) bereitgestellt.
Zusaetzlich wird das vorverstaerkte Signal an den entsprechenden Kopfhoererausgaengen Out_L_Head_1 und 2 ueber die Stereo-Lautstaerkeregler RV7 und 8, die Spannungsfolger U8 und U9, wechselspannungsgekoppelt (C23, C24) und nicht invertierenden Verstaerkern U10 und 11 bereitgestellt.
Die Kopfhoererschaltung ist uebrigens von einem portablen CD Player, der eine virtuelle Masse und die fuer Kopfhoerer geeignete Ausgangsimpedanz bereitstellt, "ausgeliehen".
Alle fuer die linke Seite beschriebenen Schaltungsanteile finden sich in der unteren Schaltplanhaelfte fuer die rechte Stereo-Seite wieder.
