Einleitung:
Wie viele andere auch habe ich dieses Projekt mit der Spannungsversorgung gestartet, aber diesmal lediglich eine Spannungs-Verteilung vorgesehen, also kein eingebautes Netzteil. Das spart Platz und Gewicht. Natuerlich brauchte ich somit Anschluesse fuer ein externes Netzteil, welches dann alle Platinen, Module und Funktionen in diesem Synthesizer versorgen wird.

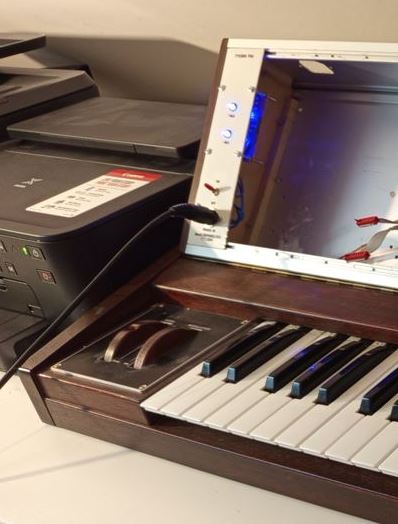

| Ich habe dann zwei DIN 5-Pol - Buchsen in's System eingebaut: Eine als Teil des Frontpanels (siehe Bild) und eine weitere an der Synthesizer-Rueckseite, als ich feststellte, dass mich Kabel an der Vorderseite eines Keyboard-Synthesizers nerven.
Die kleine Platine hinter dem Frontpanel enthaelt lediglich die Power Lines mit den Anschluessen fuer die Spannungsversorgungen. Ich habe dann noch die Versorgungsspannung von +/-18V auf +/-18,5V hochgedreht, um auch TSEM VCOs versorgen zu koennen, die ich zu integrieren gedenke. |
|
